D2-63 white  новая 2-х диновая модель реле защиты от перенапряжения с цифровой индикацией белого цвета со встроенным силовым контактором Inom 63А. Кроме уменьшения габаритного размера ширины по сравнению со стандартным вариантом исполнения ZUBR D63t (3 DIN), дополнительно имеет независимую память до 99 аварийных значений напряжения и температуры, калибровку показаний, программируемую задержку при просадках сети, изменяемый алгоритм отсчета времени повторного автозапуска, быстрый сброс на заводские настройки и функцию настройки яркости.

Назначение и принцип работы

D2-63 ZUBR / RBUZ – высококачественная цифровая защита от перенапряжения, для защиты бытовой или офисной (производственной) техники от повреждения вследствие попадания высокого или низкого потенциала из внешней электросети.

Постоянно измеряет действующее значение U-ния и отображает его на цифровом табло. Сравнение на соответствие происходит по заводским настройкам допустимых безопасных значений (198 – 242 В), которые могут быть изменены пользователем в довольно широких пределах (120-280 В). При нарушении установленных пределов – нагрузка принудительно отключается для защиты от повреждения. Скорость срабатывания может также быть выбрана в меню прибора. Включение происходит автоматически при нормализации электропитания с запрограммированной задержкой 3 – 600с.

Краткие технические характеристики D2-63 white

• Рабочий диапазон питания – 100 - 420 В
• Номинальный транзитный ток – до 63 А (max 80А)
• Мощность подключаемой нагрузки – 0 … 13900 ВА
• Установка порога сработки Umax – 220 - 280 В
• Установка порога сработки Umin – 120 - 210 В
• Задержка на включение – 3 … 600 сек
• Цвет индикатора – белый
• Монтаж на DIN-рейку, ширина 35 мм – 2 модуля

Дополнительные возможности D2-63 RBUZ / ZUBR

В отличии от стандартной модели в наиболее распространенном варианте исполнения корпуса размером 3 модуля DIN – ZUBR D63t, функции эксплуатационных настроек D2-63 расширены такими возможностями как:

• запоминание до 99 значений напряжения или температуры, которые повлекли за собой защитное отключение сети здания, нагрузки или самого прибора;
• программирование разрешенного по времени провала питания по входу от 0,1 до 10 секунд, для исключения частых срабатываний, если есть сильные просадки, но это не сильно критично для подключенной техники;
• разные алгоритмы начала отсчета времени задержки на включение при нормализации питающего напряжения или с момента отключения силового реле;
• изменение яркости в дежурном режиме от 0 до 100% с шагом 10%, когда не происходит настройки или просмотра значений (нажатия кнопок управления).

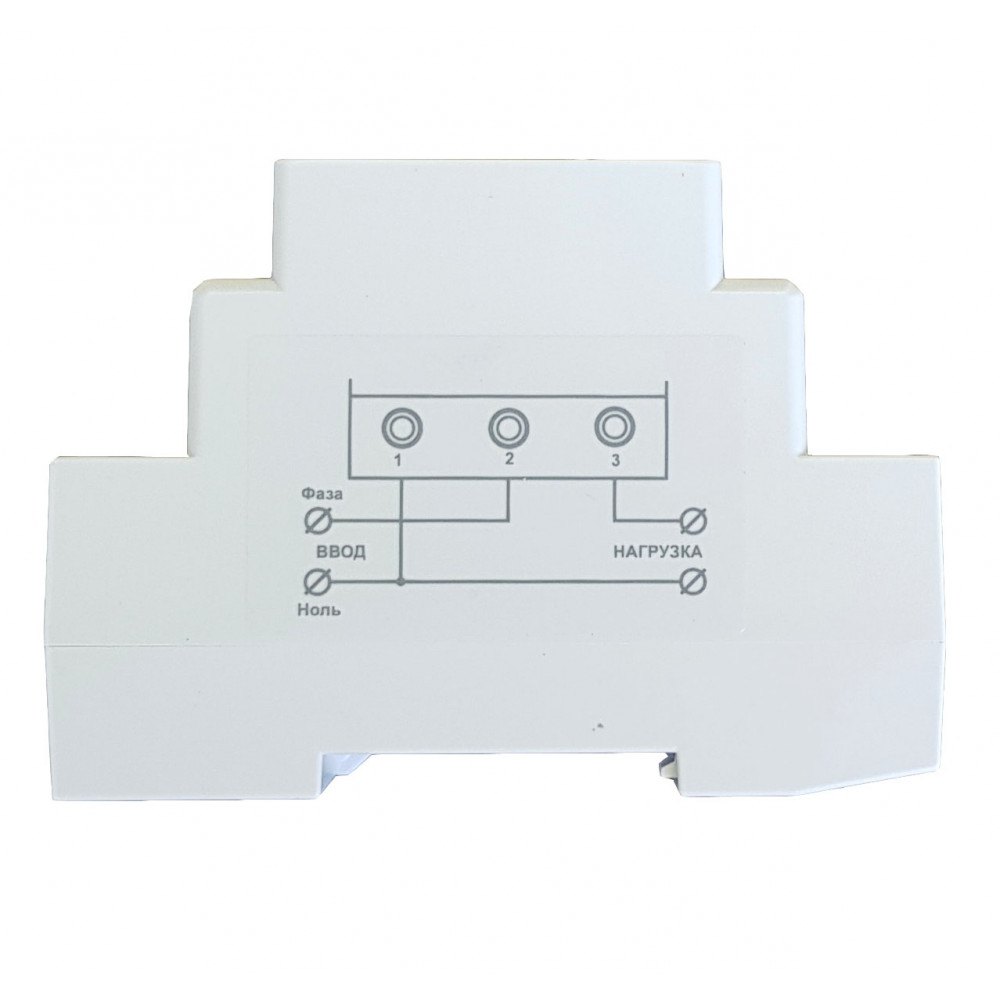

Схема подключения D2-63 RBUZ / ZUBR

Схемы различного подключения реле напряжения D2-63 RBUZ / ZUBR с транзитом нулевого провода через реле D2-63 и без, приведены ниже.

Так как внутри установлена прямая перемычка между клеммами ноль вход (№2 N) и ноль выход (№4 N), подключение возможно как с одной из сторон (по выбору для удобства) или с двух, разницы это играть не будет.

Достоинства и недостатки

Достоинства:

надежность и качество производителя

более элегантный дизайн корпуса прибора

расширенные настройки режимов срабатывания

запоминание большого количества значений сработки

есть принудительный сброс на заводские настройки

просмотр температуры при перегреве

сигнализация повреждения датчика t

Недостатки:

более плотная компоновка элементов

Гарантия: 24 мес.
