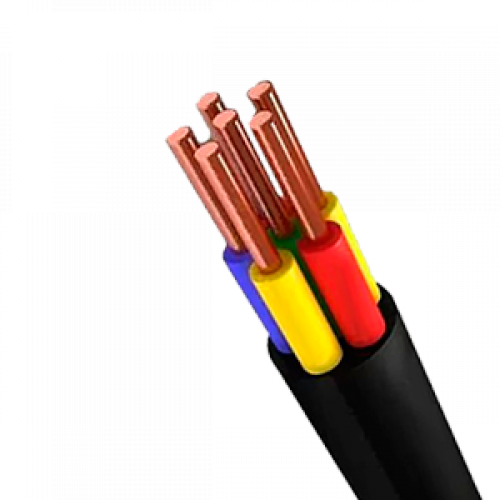

Кабель силовой ВВГнг лс 5х4 медный

ВВГнг 5х4 – силовой негорючий кабель с медными жилами Код ОКП:353771, изготовленный по ГОСТ 31996-2012, в московском интернет-магазине «Икс Кабель». Высокое качество продукции обеспечивается наличием сертификатов и паспортов. Изделие функционирует в сетях переменного тока с напряжением 0,66 и 1,0 кВ. При прокладке групповых трасс не происходит распространения горения.

Кабель используют для прокладки:

• В сухих и влажных помещениях на различных производствах.
• На открытом воздухе.
• В блоках.
• В открытых кабельных сооружениях – эстакадах, галереях.
• Цепей питания к установкам, расположенным под открытым небом.

Проводник применим на трассах с наличием разных уровней, включая вертикальные участки. Не рекомендуется использовать данный тип кабеля для прокладки в земле (траншеях).

Каждый из знаков обозначает материал, примененный в производстве, или особенность данного типа кабеля ВВГнг 5х4:

• В – винил, изоляция жилы из поливинилхлоридного пластиката.
• В – винил, оболочка из поливинилхлоридного пластиката.
• Г – «голый», т.е., в проводнике нет защитного покрова, брони.
• нг – кабель негорючий, при прокладке группами не происходит распространения горения.
• 5 – число жил в изделии.
• 4 – поперечное сечение каждой из них в квадратных миллиметрах.

Элементы, входящие в состав кабеля ВВГнг 5х4:

• 1 – токопроводящая жила из меди сечением 4 кв. мм, круглой формы:

а) ок – однопроволочная круглая,

б) мк – многопроволочная круглая.

• 2 – изолированы жилы одна от другой слоем из ПВХ пластиката. Цветовая маркировка изоляции служит идентификации жил. ГОСТом определяются окраски фазных жил.
• 3 – внутренняя оболочка из ПВХ пластиката пониженной горючести наложена на изолированные жилы, одновременно для сохранения круглой формы кабеля заполняются все промежутки.
• 4 – внутренняя оболочка из ПВХ пластиката пониженной горючести.

Нарушение установленных правил транспортировки, хранения, прокладочных и монтажных работ уменьшает срок службы кабеля ВВГнг 5х4. Поэтому необходимо соблюдать все требования условий эксплуатации:

• Климатическое исполнение УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
• Диапазон рабочих температур -50/+50°С.
• Температура проведения прокладки и монтажа без прогрева кабеля -15°С.
• Допустимое растягивающее усилие при прокладке не выше 600 Н.
• Относительная влажность воздуха 98% при +35°С.
• Радиус изгиба не меньше 7,5 наружных диаметров.

От качества используемых при производстве материалов зависят удельная плотность, габариты и другие параметры кабеля:

• Степень чистоты меди определяет величину активного сопротивления жилы 4,61 Ом/км.
• От качества поливинилхлоридного пластиката зависит сопротивление изоляции жилы 10,1 МОм/км.
• Толщина оболочки из ПВХ пластиката пониженной горючести, соответствующая категории Обп-2, в пределах 1,7 мм.
• На величину наружного диаметра влияют размеры входящих слоев (12,0 – 14,5) мм.
• Вес кабеля складывается из веса составных элементов (350 – 385) кг/км.

Перед началом прокладки следует выбрать соответствуюшие габаритам и весу кабеля элементы кабеленесущих систем.

Допустимый нагрев жил и токовые нагрузки проводника определяют режим работы изделия.

Допустимые температуры нагрева жил:

• +70°С – длительное время в нормальном режиме работы.
• до +90°С – при авариях и перегрузке.
• предельная +160°С – при возникновении короткого замыкания.
• +350°С – по условию невозгорания при К.З.
