Кабель силовой ВВГнг 5х16 медный ГОСТ

ВВГнг 5х16 – силовой кабель с медными жилами с изоляцией и оболочкой из поливинилхлоридного пластиката. Получил широкое распространение для передачи электроэнергии в жилых зданиях и производственных помещениях.

Монтажные работы с применением ВВГнг 5х16 ведут в следующих местах:

• в стене и по стенам с негорючим или трудногорючим покрытием (гипс, бетон, кирпич);
• открытым способом в лотках и коробах, в гофрированных и стальных трубах, металлорукавах;
• кабельных эстакадах, каналах и блоках;
• в земле при использовании дополнительных мер защиты от повреждений.

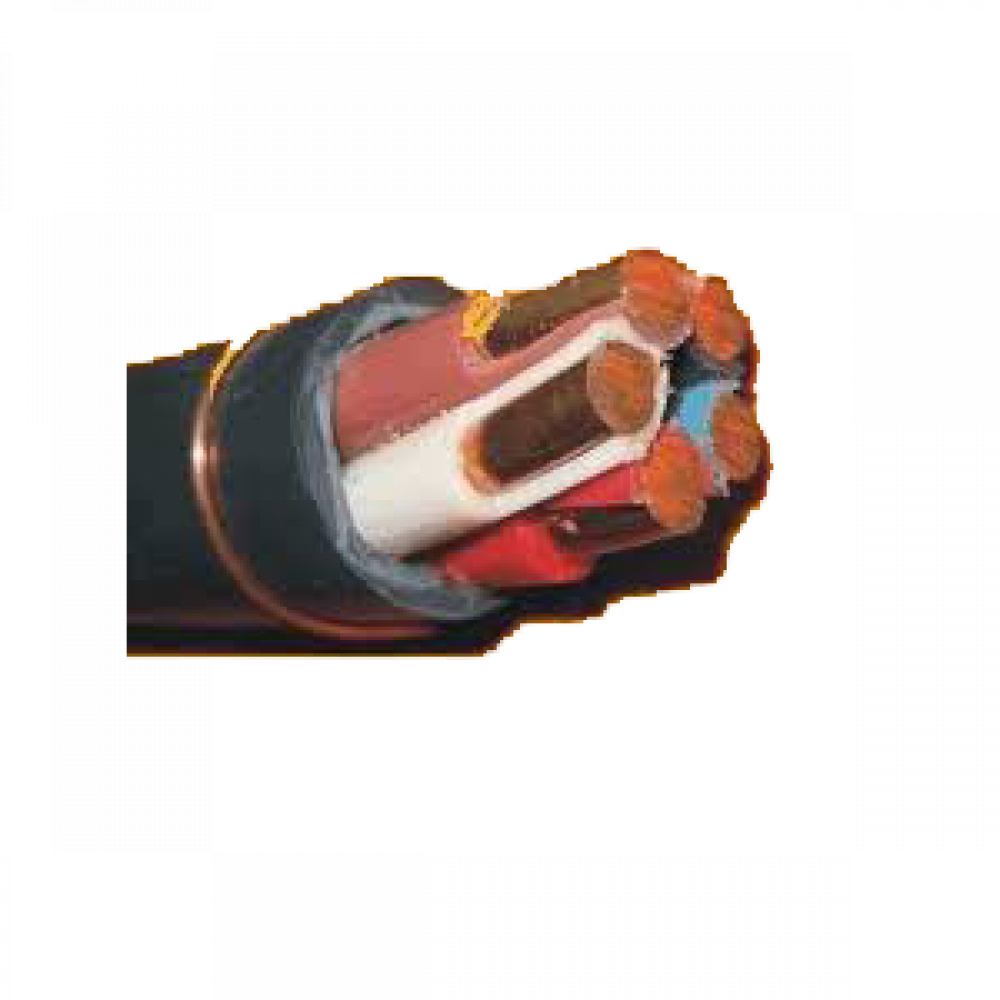

ВВГнг состоит из следующих элементов:

• медные жилы однопроволочного или многопроволочного исполнения;
• изоляция жил негорючем ПВХ пластикатом;
• заполнение промежутков между жилами ПВХ пластикатом пониженной горючести;
• оболочка из поливинилхлоридного пластиката пониженной горючести.

Расшифровка сокращений, применяемых для обозначения кабеля ВВГнг 5х16 приведена далее:

В – изоляция жил из поливинилхлоридного пластиката;
В - оболочка из поливинилхлоридного пластиката;
Г - защитные покровы отсутствуют;
нг – не распространяет горение при прокладке группами;
5 - число медных жил;
16 - сечение жил, мм2.

Ознакомимся с основными эксплуатационными параметрами марки являются:

• Наружный диаметр 21 миллиметр;
• Теоретический вес 1 метра составляет 0,98 килограммов;
• Температура окружающей среды от +50 до -50 °С;
• Минимальная температура прокладки -15 °С;
• Климатическое исполнение УХЛ, категории размещения 1 и 5 согласно ГОСТ 15150-69;
• Цвета изоляции основных жил: серый, коричневый, чёрный;
• Цвет изоляции жилы заземления зелёный-желтый;
• Цвет изоляции нулевой жилы синий;
• Класс жилы 1 согласно ГОСТ 22483-2012;
• Стойкость к влиянию повышенной относительной влажности воздуха при температуре до 35 °C составляет до 98%;
• Допустимый радиус изгиба при прокладке многожильного кабеля – 10 наружных диаметров;
• Номинальное переменное напряжение 0,66/1 кВ;
• Номинальная частота 50 Гц;
• Допустимая продолжительность короткого замыкания - 5 секунд;
• Код ОКП: 35 2122 для напряжения 0,6 кВ, 35 3371 для напряжения 1 кВ;
• Класс пожарной безопасности П1б.8.2.5.4;
• Срок эксплуатации ВВГнг 5х16 составляет минимум 30 лет при соблюдении условий монтажа и эксплуатации.



Температуры нагрева жил:

• Допустимая длительная - 70 °С;
• При перегрузке – 90 °С;
• Максимальная допустимая при коротком замыкании - 160°С;
• Предельная температура при коротком замыкании по условиям невозгорания - 350°С.
